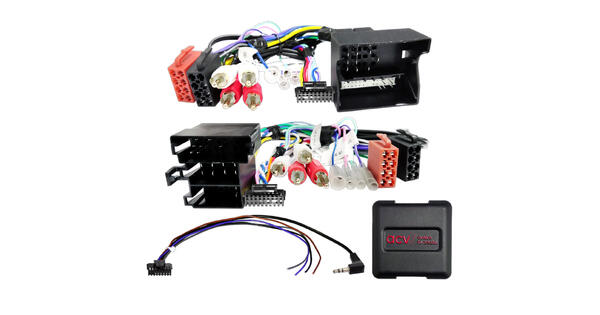

Rattadapter Audi opp til 2018 m/ISO / Quadlock
Behold de originale rattfjernkontrollfunksjonene når du bytter ut fabrikkradioen med en ettermarkeds hovedenhet.
Passer i følgende biler:
Audi A1 (8X) 07/2010 - 04/2018**
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014**
Audi Q3 (8U) 02/2015 - 06/2018**
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Merknader
- CAN-buss
- Kontakt: ISO / Mini ISO
- Kontakt: 40-pins Quadlock VAG
- Kontakt: OEM SWC > 3,5 mm Jack / løs ledning
- Kontakt: OEM forsterkersystem 2-kanals / 4-kanals > RCA(m) foran/bak
- Blå: +12V fjernkontroll for forsterkersystem
Til biler med:
Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 1-DIN OEM HU med 2 dreieknapper
og biler med Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM HU
samt biler med RNS-E 16:9 OEM Nav Sat
Følgende signaler gis:
Reimporterte kjøretøy eller kjøretøy med annen programvare kan være inkompatible i funksjoner.
- Rød: +12V tenningsklemme 15
- Oransje: +12V belysningsklemme 58
- Lilla/hvit: +12V reversgirsignal
- Rosa: hastighetspulssignal
- Grønn: GND parkeringsbremssignal
Lastekapasitet utganger: 250 mA maks.
Strømbehov mer enn 250 mA:
1 reléspolemotstand 75 Ohm min.
2 reléer spolemotstand 150 Ohm min
SWC
OEM forsterkersystem 2 kanaler / 4 kanaler
*kjøretøy med BNS 5.0 monokrom OEM Sat NavSWC Audi/Seat/Skoda/VW forskjellige kjøretøy 40Pin Quadlock > vare: 42a-1324-001
**kjøretøy med Chorus OEM HU med monokrom skjerm
