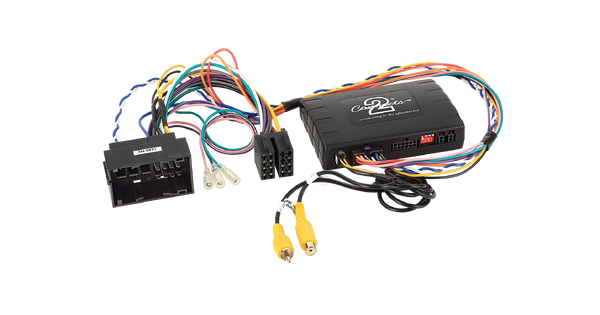

Fiat infoadapter
Ble din Fiat levert med orignal radio, vil du trenge dette adapter for å slippe "blinkende" dashbord ved ettermontering av ny ettermarkeds radio
Adapter passer til:
biler levert med original radio VP1/VP2/UConnect
biler med rattkontroll og tale oppringnings knapp
kontakt: Fiat 52pin
For å angi innstillinger koble ryggesignalutgang (lilla/hvit) til hovedenhet. For visualisering av innstillinger må ryggekamerainngangen til hovedenhet være konfigurert.
Hent frem menyinnstillinger ved å koble til lilla/hvit ryggekamera utgang.
Visualiser menyinnstillinger ved å koble til og konfigurer gul RCA til ryggekamera inngangen til hovedenhet. Bilinformasjon og innstillinger vises på hovedenhetens ryggekamera bilde.
Avhengig av bilens original utstyr og programvare:
- støtes ikke alle bilinnstillinger
- støtes ikke alle bil-funksjoner
- visualiseres ikke all bil-funksjoner
Støtter ikke:
- Kjøreassistentsystem
- Start/stop funksjonalitet kan ikke stilles inn
Notat:
For biler med feilvisning av trippteller etter installasjon, samt interface programvare fra 3.0:
Trykk og hold inne stemmevalgknappen i 3 sekunder
1> Konfigurasjonsmeny
2> Kjøretøyinnstillinger
3 Sikkerhetstype/konfigurasjonstype > Innstillinger Endre varianter 0/1/2
Helst type 2
Etter å ha endret innstillingene, oppretter du CAN-busshvile
Start kjøretøyet igjen
Interface reinitialiserer seg selv i kjøretøyet
Kjøretøy med OEM ryggekamera tilordnet OEM-plugg:
Adapter for ryggekamera OEM-kamera 52Pin Fiat/32Pin Ford > Vare: 771000-2000
rød: Pin 31 Video+
hvit: Pin 32 Video -
svart: Pin 33 skjerming
Avhengig av ettermonteringsenheten eller kameraet som er installert > kamerabilde eller infoadapterbilde ikke tilgjengelig:
Tilkobling av en ekstra jordkontakt RCA ytre leder på kameratilkobling og enhetstilkobling> Sikkerhetstype/konfigurasjon type
Passer i følgende biler
Citroen
Citroen Jumper (250) 05/2014 - 2022**
Citoren Relay (250) 2014- 2022**
Fiat
Fiat 500 /ZAF 312) 07/2015 - 2022*
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021**
Opel
Opel Movano Cargo C (Y) 10/2021 - 2022
Peugeot
Peugeot Boxer (Y) 09/2014 - 2022**
Adapter har følgende signalutganger
Tenning
Belysning
Revers
Hastighets signal
Rattkontroll
Bil inntillinger
*biler med Uconnect OEM Gerät
*biler med 7" OEM hovedenhet monitor støttes ikke
**biler med Continental/Mopar 250VP1 / 250VP2 OEM HU
***Citroen Jumper / Fiat Ducato / Opel Movano / Peugeot Boxer Daiichi remove Daiichi harness adapter > radio slot driver side OEM connector
