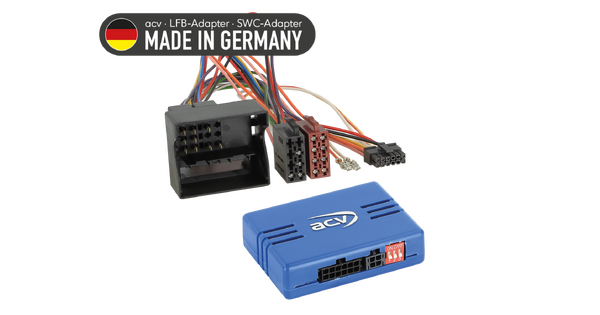

Rattadapter Citroen / Fiat / Peugeot / Toyota
NB: Husk også å bestille kabelen mellom adapter og radio!
Behold de originale rattfjernkontrollfunksjonene når du bytter ut fabrikkradioen med en ettermontert hovedenhet
Avhengig av bilens utstyr, funksjonsutvalget og ettermontert hovedenhet, kan individuelle betjeningsfunksjoner utelates eller være erstattes av andre funksjoner.
Sammenlign de avbildede kontaktene med kontaktene i bilen din og sørg for at de passer optisk og teknisk.
Sjekk om en av de oppførte OEM-hovedenhetene ble installert opprinnelig.
Kontroller også kjøretøyets funksjonalitet, kjøretøyinnstillinger og rattkontroll-funksjonalitet før sluttmontering.
Passer i følgende biler: (vennligst se notater under)
Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroen C3 (S) 01/2010 - 03/2013
Citroen C3 (S) 04/2013 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroen Jumpy (V) 02/2007 - 05/2016
Citroen Jumpy (V) 09/2016 - 01/2024*
Citroen Nemo (A) 08/2008 - 12/2015
Citroen Spacetourer (V) 03/2016 - 03/2024*
Citroen Xsara Picasso (C) 03/2004 - 02/2010
Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Opel
Opel Vivaro C (V) 09/2019 - 01/2024*
Opel Zafira Life V (V) 02/2019 - 01/2024*
Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/3 Pause/3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (B) 07/2002 - 02/2008
Peugeot 807 (B) 02/2008 - 06/2014
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot-ekspert (X) 02/2007 - 08/2016
Peugeot-ekspert (X) 03/2016 - 2023
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Peugeot, reisende 03/2016 -2023*
Toyota
Toyota Proace 03/2013 - 08/2016
Toyota Proace (V) 03/2016 - 04/2024*
Toyota Proace Verso (V) 03/2016 - 04/2024*
*kjøretøy med Clarion MQ-RD6 OEM HU monokrom skjerm og sentral dreieknapp
*Kjøretøyinnstillinger støttes ikke
Notater:
CAN-buss adapter
kontakt: 40-pin Quadlock PSA->
Vennligst sjekk DIP-brytere for ettermontering av (HU) hovedenhet.
Adapter passer i biler levert med:
- Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM HU med volumkontrollknapp
- Clarion MQ-RD6 OEM HU monokrom skjerm og sentral dreieknapp
- Continental RD45 OEM HU med dreieknapp
- Biler uten Bosch OEM HU
- biler uten Magneti Marelli RT3 / RT6 / Harman Becker OEM navigasjonsenhet med volumkontrollknapp
- biler uten JBL OEM forsterket system
- biler med PDC (parking distance control) / ryggesensor
Bilinnstillinger med rattkontroll støttet (se i håndboken)
For biler med ECO-modus, må permanent +12V kobles til batteri/30 sikret
For biler med PDC/ryggesensor
Krever egen SWC CAN Bus-høyttaler (vare 42cxpdc - ikke inkludert)
Biler med PDC-bryter:
PDC-lydavspilling må være aktivert
Diagnostisk LED:
- blått blinkende > CAN Bus-søk
- blå konstant > CAN-buss aktiv
- rød > +12V tenningsstrøm aktiv
Følgende signaler er gitt:
- Rosa: +12V tenningsklemme 15 1,5A maks.
- Oransje: +12V belysningsklemme 58 0,1A maks.
- Hvit: +12V reverssignal 1,5A maks.
- Gul/grønn gul/rød: hastighetspulssignal
Import biler eller biler med annen programvare kan være inkompatible i funksjoner.
Tilbehørs/applikasjon:
Multilead forskjellige HU > vare: 42arc100
Alpine 3,5mm jack-kontakt > vare: 42arc101
Blaupunkt 2010> 3,5 mm jack-kontakt > varenummer: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) kontakt > vare: 42arc000
Kina Hu Key1 / Key2 / (GND) > vare: 42arc000
Clarion 3,5 mm jack-kontakt > vare: 42arc104
Digital Dynamics kobling > enkelt avledningselement: 42arc108
ESX Key1 / Key2-kontakt > vare: 42arc000
JVC 3,5 mm jack-kontakt > vare: 42arc104
JVC enkeltledningskontakt > vare: 42arc105
Kenwood enkeltledningskontakt > varenummer: 42arc105
Kenwood 2017> 3,5 mm jack-kontakt > varenummer: 42arc107
Kenwood 2020> Key1 / Key2 / GND-kontakt > vare: 42arc000
Pioneer 3,5 mm jack-kontakt > vare: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm jack-kontakt > varenummer: 42arc1072
Snooper Key1 / Key2-kontakt > vare: 42arc000
Sony 3,5 mm jack-kontakt > vare: 42arc107
XZent enkeltledningskontakt > vare: 42arc108
Zenec enkeltledningskontakt > vare: 42arc108
Generelle installasjonsinstruksjoner:
Verifikasjon:
1: Kontroller alle driftsfunksjoner og kjøretøyinnstillingsfunksjoner til OEM HU.
2: Koble fra OEM HU spennings-fri.
3: Kontroller alle grensesnitt tilkoblinger for korrekthet spennings-fri.
Tilkoblings- og tilkoblingssekvens:
1: Sjekk innstillingene og maskinvarekonfigurasjonen til grensesnittet spennings-fri.
2: Kontroller konfigurasjonen av HU-tilkoblingskabelen spennings-fri.
3: Koble til HU-tilkoblingskabelen i henhold til bruksanvisningen til ettermonteringsenheten.
4: Koble til alle andre tilkoblinger i henhold til bruksanvisningen til ettermonteringsenheten.
5: Koble hele installasjonen til kjøretøyet med hoved-tilkoblingen sist.
6: Programvarekonfigurasjon av grensesnittet i henhold til instruksjonene i elementteksten og i håndboken.
7: Konfigurer ettermonterings-HU i henhold til bruksanvisningen til ettermonteringsenheten, rattfjernkontroll/kamera/håndfrisett/antennefantomkraft og andre.
8: Funksjonstest av rattfjernkontroll og kjøretøy
Endringer i konfigurasjonen av grensesnittet og HU-tilkoblingskabelen:
1: Endre konfigurasjon spennings-fri
2: Gjentilkobling se ovenfor 5 til 8
I tilfelle feil på adapter eller bil:
1: Installer OEM HU på nytt
2: Betjen OEM HU
3: Etabler CAN-buss avstengning
4: Sjekk maskinvarekonfigurasjonen til grensesnittet
5: Gjentilkobling etter at CAN-bussen er slått av, se ovenfor 5 og 6
Flere tilkoblinger, tilkoblingsendringer, alternative tilkoblinger, tilkoblinger av løse kabler eller tilkoblingsforlengelser av løse kabler spesifisert i informasjonsteksten eller håndboken er kun for orienteringsformål og til informasjon for utdannet spesialinstallatør.
Flere tilkoblinger, endringer i kabelkonfigurasjonen til ledningsnettet eller bruk av alternative tilkoblinger eller tilkoblingsutvidelser:
1: Tilkoblinger og endringer skal utelukkende utføres av utdannet spesialinstallatør.
2: Tilkoblinger og modifikasjoner må kontrolleres før tilkobling for eventuelle produsentgodkjenninger eller produsentgarantibetingelser som kan bli påvirket av modifikasjonene.
3: Tilkoblinger og modifikasjoner må kontrolleres for funksjon og korrekthet ved å måle og sammenligne dem med kjøretøyets kabeltildelingsskjema før tilkobling.
4: Tilkoblinger og modifikasjoner gjøres på brukerens eget ansvar uten garanti for funksjon.
5: Tilkoblinger og modifikasjoner gjøres på brukerens eget ansvar uten noen garanti for skade på kjøretøyet, ettermonteringsenheten eller grensesnittet.
6: Modifikasjoner av det forhåndsmonterte ledningsnettet kan ugyldiggjøre produktets garanti.
