NAV - CAN-adapter

hastighet, park, belysn, tenning, rygge

Varenr: 2007156

Alt. varenr: CANM8-NAV

2 998,-

ikke på lager (18 dager)

Beskrivelse

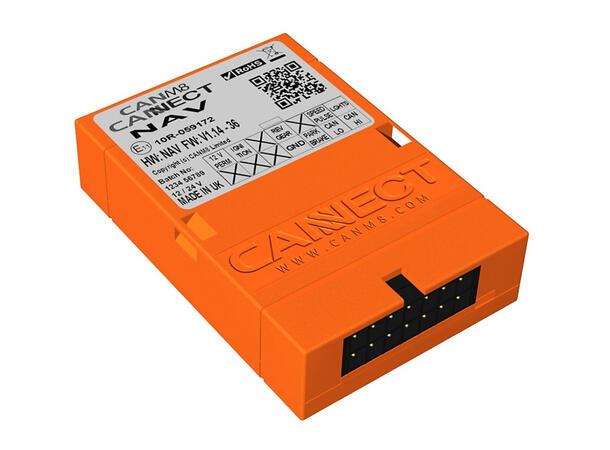

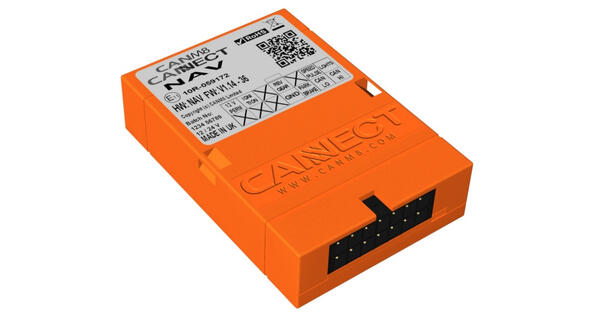

CANM8 CANNECT NAV - CAN adapter med utgang for tenning-, hastighet-, belysning-, rygge- og håndbrekksignal

CANM8 CANNECT NAV er et multi-utgangsadapter som er designet for å tilby en universal løsning for å installere etter-markeds elektronikk produkter, for eksempel navigasjonssytemer i biler med CAN buss. Dette adapteret har "Key-in" deteksjon for kompatible biler, som tillater tenningsstrømmen å forbli på etter tenningen er skrudd av så lenge nøkkelen står i tenningen.

Utganger

Hastighet > 12v firkantpuls
Tenning på > 12v (max 1A) når tenning er slått på
Belysning > 12v (max 1A) når parklyset er aktivt
Reverse > 12v (1A max) når bilen står i reverse
Håndbrekk > 12v (1A max) når håndbrekket er på

Teknisk info

Ledningsnett detaljer

RØD	Koble til permanent 12v strømforsyning gjennom en 5A sikring.
SVART	Koble til jordingspunkt i karosseri.
HVIT	CAN HI tilkobling: Bilens CAN HI ledning.
BLÅ	CAN LO tilkobling: Bilens CAN LO ledning.
GRØNN	Hastighet: 12v puls.
LILLA	Tenning på: 12v (1A max) når tenningen er på.
ORANGE	Belysning: 12v (1A max) når parklys er på.
BRUN	Reverse: 12v (1A max) når bilen står i reverse.
ROSA	Håndbrekk: 0v (1A max) når håndbrekket er på.
