Velg riktig kabeldimensjon
Når du skal bygge et bilstereoanlegg er det viktig å bruke og beregne riktig strømkabel. Dette for at systemet kan få godt med strøm uten at kablene blir begrensende. Jo større systemene blir, desto større kabler behøver systemet for å kunne yte optimalt!
? For å kunne beregne riktig dimensjon kabel må vi innom litt teori!
Georg Ohm (1789-1854)

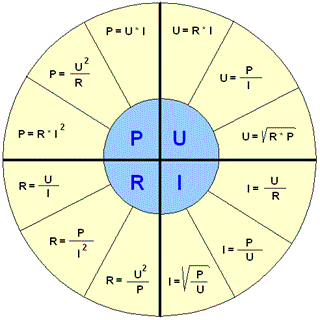

Den Tyske fysikeren Georg Ohm har gitt navnet på et av elektronikkens viktigste termer | Ohms lov
Ohms lov | U = R x I
I elektronikk veden har vi noe som heter Ohms lov. (fra den tyske fysikeren Georg Ohm (1789-1854)
Denne loven er en formel som brukes til å beregne forholdet mellom spenning (Volt), strøm (Amper) og motstand (Resistans/ohm/ O) i en elektrisk krets.
Når formelen skal leses betyr den spenning = strøm x resistans / volt = ampere x ohm / V = A x O
Effektformel P (watt) | P = U x I
For å beregne effekten en elektronisk krets avgir, benytter vi formelen for effekt som er: P = U x I / Watt = spenning x strøm
Driftsspenning i bil (U)
I bilens verden er det er det sort sett snakk om 12volt driftsspenning på elektronikken som styrer bilen. Selv EL bilen har et styringsbatteri på 12volt for å kunne kontrollere den langt større høyspenningsbatteripakken som er selve drivstoffet for å flytte bilen fremover. I lastebil og buss, finner du oftest 24V driftsspenning.
Strømtrekk (I)
For å kunne beregne riktig dimensjon på en strømkabel, trenger vi å vite hvilken strømmengde som skal gå gjennom kabelen. Dette regnes ut ved å dele total watt effekten på forsterkeren(e) i systemet du er i ferd med å installere med bilens driftsspenning!
Eksempel: Du har en bil med 12volt systemet du er i ferd med å installere en multikanal på 4x100Watt og en monoforsterker på 1000watt. Regnestykket blir da: 100 + 100 + 100 + 100 + 1000 = 1400Watt. Når vi nå vet total effekten på systemet kan vi dele verdien på bilens driftsspenning å få frem strømmengden i Amper. Regnestykket blir da 1400 / 12 = 116,66A

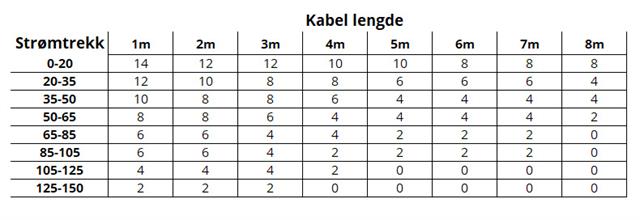

Nå som vi da vet den totale strømmengden til systemet vil du via tabellen under kunne definere hvilken dimensjon kabelen skal ha.
Verdiene i tabellen er listet ut med AWG verdier (*1)
Tabellen over er beregnet for bruk sammen med kabler som er sammensatt av rent kopper. Benytter du CCA kabel (kopperplatert aluminium) er det andre verdier som gjelder
(*1)
- 0AWG=50mm²
- 4AWG=25mm²
- 8AWG=10mm²
- 12AWG=4mm²
- 14AWG=2,5mm²
- 16AWG=1,5mm²
